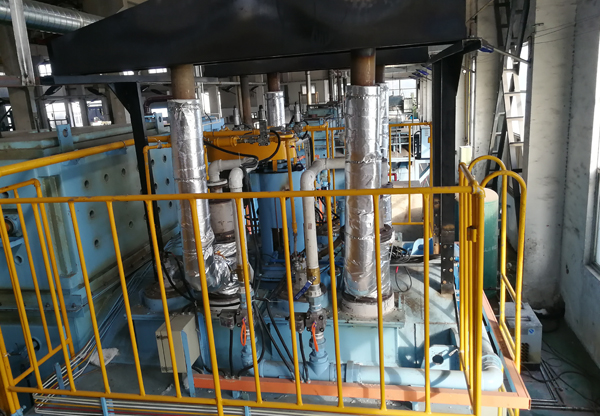

熱處理多用爐的特點有以下幾點：

(1)熱處理爐的溫度范圍大。主要目的是得到塑性好的奧氏體鋼，其溫度范圍為900～1200℃；熱處理由于工藝要求不同，溫度高的可達(dá)1300℃，低的只有100℃左右。溫度相差如此之大，其爐子結(jié)構(gòu)也有很大不同。爐溫高于650℃的叫高溫?zé)崽幚頎t，熱量的傳遞以輻射方式為主，對流為輔；爐溫低于650℃的叫低溫?zé)崽幚頎t，熱量的傳遞主要依靠對流方式。熱處理要求爐膛溫度均勻，避免局部溫度過高，所以熱處理爐的爐膛與燃燒室有時是分開的。

(2)熱處理多用爐的爐溫控制比較嚴(yán)格。壓力加工前的加熱，金屬溫度波動一二十度，一般對質(zhì)量沒有多大影響。但熱處理爐能否保證熱處理工藝所要求的溫度，對產(chǎn)品質(zhì)量有很大影響，一般上下不超過3~10℃。被加熱物斷面上的溫度分布應(yīng)盡可能地均勻，溫差不得超過5～15℃。就控制爐溫而言，電爐比較優(yōu)越。為了達(dá)到準(zhǔn)確控制溫度的目的，建議采用均勻地布置功率小的無焰燒嘴、平焰燒嘴的辦法，這樣便于分段控制，燒嘴太少，過于集中，容易出現(xiàn)局部過熱。同時，燒嘴或電熱體的布置及爐子結(jié)構(gòu)應(yīng)有利于爐氣的循環(huán)，使?fàn)t內(nèi)溫度趨于均勻，為此目的在爐內(nèi)可采用風(fēng)扇。

(3)熱處理爐應(yīng)盡量減少金屬的氧化與脫碳。對鋼材的熱處理，不允許有表面的氧化與脫碳，應(yīng)保持表面的光潔。熱處理爐往往需要密封，以便控制爐氣成分，有時還要保持爐膛內(nèi)某種特定的氣氛。例如冷加工鋼材的光亮退火，多半在保護氣體介質(zhì)或在真空中進(jìn)行，所以馬弗罩和輻射管在熱處理爐上應(yīng)用很多。當(dāng)工件或鋼材進(jìn)行化學(xué)熱處理時，如滲碳、滲氮等，都要保持在一定成分的活躍介質(zhì)中加熱，須用馬弗爐或浴爐。

(4)熱處理多用爐爐的生產(chǎn)率及熱效率低。熱處理時，為了使金屬斷面上溫度均勻，使結(jié)晶組織轉(zhuǎn)變得完全，需要使金屬在爐內(nèi)停留較長的時間，不論是哪一種熱處理，材料在爐內(nèi)都有一個或幾個均熱或保溫階段，降溫過程也往往在爐內(nèi)進(jìn)行。有些品種的熱處理，甚至要進(jìn)行多次加熱、保溫和降溫。許多熱處理爐是周期性作業(yè)的。由于以上緣故，熱處理爐的生產(chǎn)率和熱效率比軋鍛加熱用爐低得多。
