多用爐工裝掛具,包括吊架、扇形塊吊料盤、掛具、定位槽、爐內支架、掛料孔、吊架平臺、工件,其特征在于:整套吊具分為吊架、扇形塊吊料盤和掛具三部分,其掛具采用模塊式設計,將掛具設計成對開卡環式、T型帶孔式、卡帽式、插銷式等多種形式,不同的掛具與不同孔數的吊料盤組合,可用于吊掛不同的零件。當零件形狀不同需要更換吊具時,不必更換整個吊具,只需更換吊盤或僅僅更換掛具即可,因而可以延長整個吊具的使用壽命、節省吊具耐熱鋼材料的消耗,降低熱處理加工的生產成本。
多用爐的布置是指爐底和爐壁的布線情況,2-1-1是指爐底兩組,兩邊各一組,去了這些可以根據爐子的情況及需要溫度做出調整不是硬性規定,多一組兩組也行,只要溫控得當就行。
那數字是指的生產線中滲碳爐與其它配套設備比例的問題,2-1-1是指兩臺滲碳爐共用一臺回火爐和一個清洗機。因為滲碳的實際較長回火和清洗的時間較短,如果滲碳爐錯開時間裝料那么清洗和回火就會分時進行。如何配置主要看實際的生產情況。

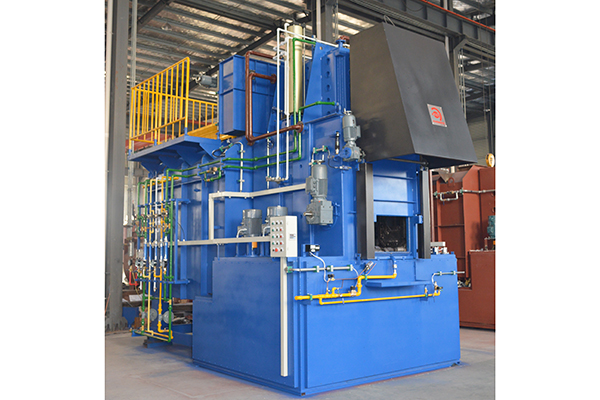

設備特點:
1.有馬弗方爐膛結構或者 圓形無馬弗爐膛設計,消除了熱風循環的死角,爐內溫度、氣氛均勻性好;
2.使用進口碳控微機和氧化鋯探頭檢測、控制爐內碳勢,精度高,產品熱處理質量穩定可靠;
3.采用SCR調功器PID連續控制輸出功率,溫度控制精度高,穩定性好,避免了普通熱處理爐采用接觸器開/關對輻射管和電網的沖擊;
4.使用降壓隔離變壓器,輻射管工作電壓低。
